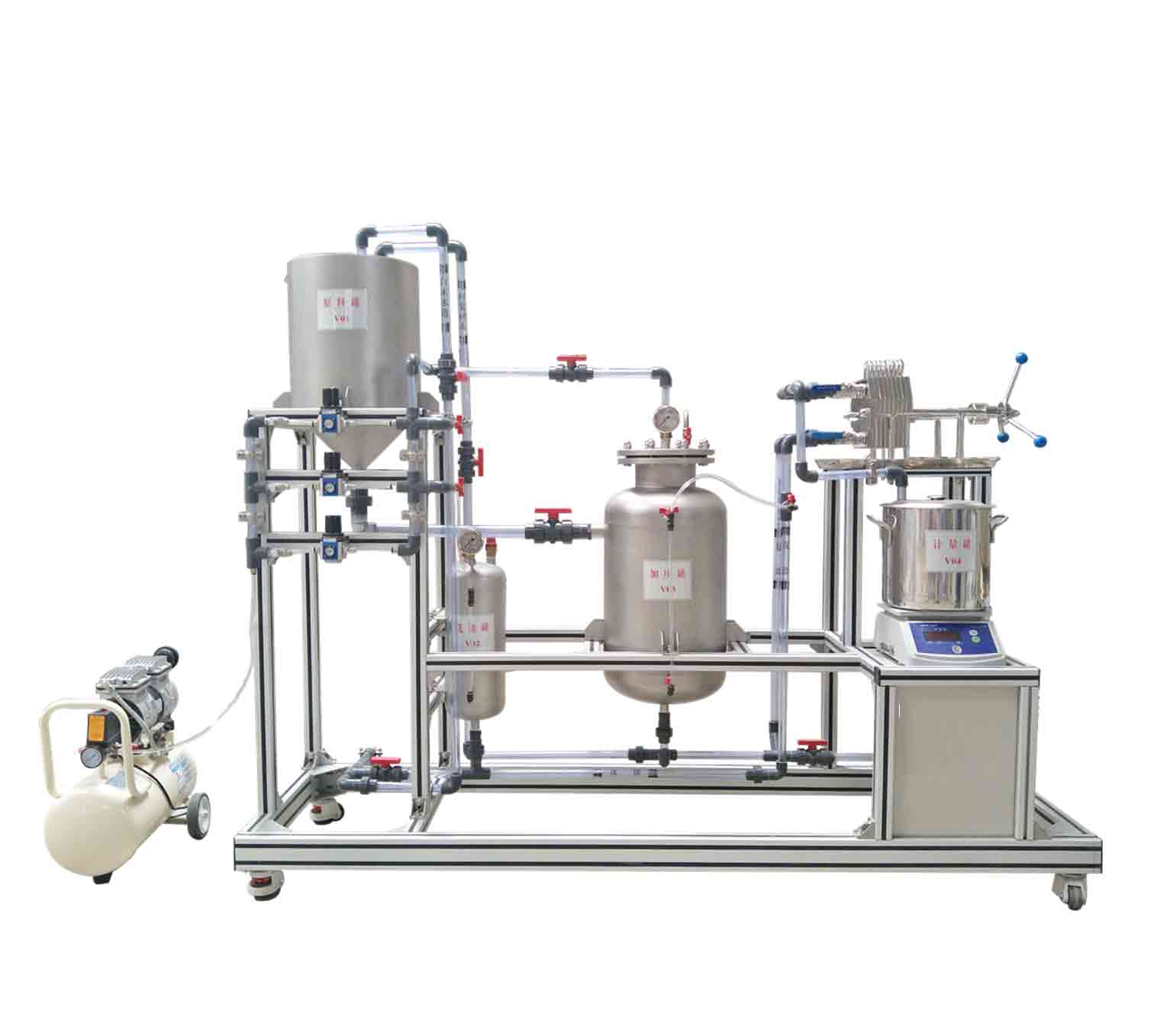

深圳某学校恒压过滤实验装置招标要求

深圳某学校恒压过滤实验装置招标要求

一、装置功能：

1、测定一定条件下的恒压过滤常数和比阻，恒压过滤曲线符合理论趋势；测定不同压力下滤饼的压缩指数。

*2、采用电动搅拌配料，加压输送技术。投标时需提供相应部分图片截图；

*3、投标时要求提供配套的实验指导书和设备说明书、设备运行报告、不少于 1 份学生实验报告范本。为满足教学要求及提高效率，设备要求与原有设备布局、功能一致。投标文件中需提供与原设备布局、功能一致的三维图不少于三张，并加盖投标单位公章。

二、工艺参数：

1、框架：高品质铝合金型材框架，外形参考尺寸：长×宽×高：约 2000×650×1700(mm)，带滑轮及水平支撑仪；

2、设计参数：过滤压力：0～0.3MPa；过滤常数 K：1.0×10-4~5.0×10-4m3/m2；qe：0.1—0.5；θe：100-400；压缩性指数 s：0.1-0.3；物性常数 k：1.0×10-9--3.5×10-9；温度：0~40℃；

3、公用工程：电：AC220V、1KW、单相三线制，配置1~2 个接地点（安全地和信号地）；水：装置自带不锈钢储罐，实验时经压缩空气加压后，输送至清洗管路，对滤饼进行清洗。空气：来自空压机；

4、实验物料：8%~10%左右 CaCO3 悬浮液；

5、阀门：与管线，设备配合，304 不锈钢；

6、管线：与设备配合，管道材质均采用 304 不锈钢材质；

7、配料罐：φ400×500mm,立式贮罐，圆底，配搅拌电机搅拌，内设挡板，配亚克力盖子，内壁加不锈钢刻度尺；

8、加压罐：φ273×400mm,，卧式贮罐，容积 30L，配对开玻璃视镜φ76，配安全阀；

9、清水罐：φ273×400mm,，卧式贮罐，容积 30L，设进水口，配安全阀；

10、滤液接收罐：φ300×300mm，304 不锈钢桶11、板框过滤器：板框过滤器：304 不锈钢 150 型，3板 2 框即 2 块非洗涤板，1 块洗涤板，2 块框，过滤压力：0~0.3MPa，过滤面积：0.045m2；

12、空压机：550W/220V,0.7MPa，储气罐不小于 30L；

13、搅拌器：直流搅拌电机+调速器；

14、压力传感器：压力检测，量程 0~0.4MPa，4 分管螺纹连接，4~20ma 输出，远传显示；

15、气动调压阀：精密型气动调压阀，测量范围0.005~0.2MPa，现场手动调节压力控制；

16、气动调压阀：精密型气动调压阀，测量范围0.01~0.4MPa，现场手动调节压力控制；

17、安全阀：压力罐和清水罐安全压力控制，安全阀整定压力 0.4MPa；

18、称重传感器：分体式电子称，量程 0~50kg；

19、称重显示器：DY220；

三、电气参数：

1、智能采集仪表：智能采集仪表，采用全球通用型100-240VAC 输入范围开关电源或 24VDC 电源供电，先进的模块化设计，可实现多路测量显示及运算，具备数字校正和数字滤波功能，并适合在 DCS 计算机监控系统或PLC控制系统中做模拟量数据采集模块和温度变送器。具备高抗干扰性能；

2、电气控制柜：集成于装置，内安装漏电保护空气开关、接触器、智能仪表、通讯模块、转速变送器，面板嵌入仪表显示和控制，复位式电源开关按钮，充分考虑人身和设备安全保护；

3、清洗装置：不小于 9 公斤全自动洗衣机，免清洗，热烘干滚筒洗烘一体，深层除螨，不高于二级能效，下排水。

四、其他：

*1、提供不少于 5 年的免费质保和免费维修服务，投标文件中提供承诺函并加盖投标单位公章，格式自拟。
